Contactor Schneider LC1E40F7 40A 1NO+1NC 110V: Hướng Dẫn Toàn Diện Cho Mọi Đối Tượng 🔌⚡

Trong thế giới thiết bị điện công nghiệp, contactor Schneider LC1E40F7 là một sản phẩm đáng chú ý với khả năng kiểm soát mạch điện hiệu quả và độ tin cậy cao. Bài viết này sẽ cung cấp cho bạn mọi thông tin cần thiết về thiết bị quan trọng này, từ đặc điểm kỹ thuật đến ứng dụng thực tế và cách lựa chọn phù hợp với nhu cầu của bạn. 💡

Contactor Schneider LC1E40F7 Là Gì? 🤔

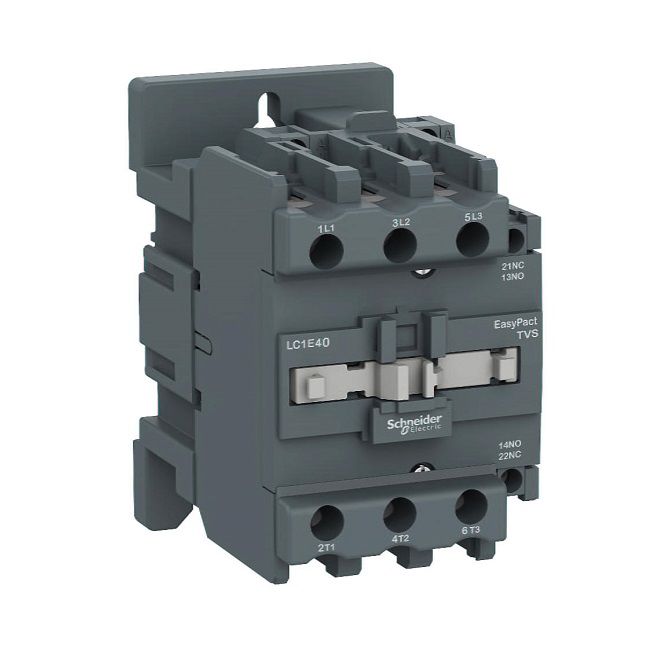

Contactor LC1E40F7 là thiết bị đóng cắt điện tự động do tập đoàn Schneider Electric sản xuất, được thiết kế để điều khiển các mạch điện công suất lớn trong hệ thống điện công nghiệp và dân dụng. Đây là một phần quan trọng trong dòng sản phẩm EasyPact TVS của Schneider, nổi tiếng với độ bền cao và hiệu suất ổn định.

“Contactor không chỉ đơn thuần là thiết bị đóng cắt điện, mà còn là ‘trái tim’ của nhiều hệ thống tự động hóa công nghiệp hiện đại, đảm bảo vận hành an toàn và hiệu quả.”

Với dòng điện định mức 40A, cấu hình tiếp điểm 1NO+1NC, và cuộn dây điều khiển 110V, contactor LC1E40F7 là lựa chọn lý tưởng cho nhiều ứng dụng điều khiển động cơ và thiết bị điện công suất trung bình.

Đặc Điểm Kỹ Thuật Chi Tiết ⚙️

Để hiểu rõ hơn về contactor Schneider LC1E40F7, chúng ta hãy phân tích các thông số kỹ thuật quan trọng:

• ✅ Dòng định mức: 40A (AC-3)
• ✅ Cấu hình tiếp điểm chính: 3 pha
• ✅ Tiếp điểm phụ: 1NO+1NC (1 thường mở + 1 thường đóng)
• ✅ Điện áp cuộn dây: 110V AC
• ✅ Công suất điều khiển động cơ:
  • – 20kW (380-400V)
  • – 18.5kW (220-230V)
• ✅ Tuổi thọ điện: Trên 1 triệu chu kỳ đóng-mở
• ✅ Tuổi thọ cơ khí: Trên 10 triệu chu kỳ đóng-mở
• ✅ Kích thước: 92 x 100 x 92mm (DxRxC)
• ✅ Đạt chuẩn: IEC 60947-4-1, CE marking

So Sánh LC1E40F7 Với Các Dòng Contactor Khác 📊

Để giúp bạn đưa ra quyết định đúng đắn, dưới đây là bảng so sánh contactor LC1E40F7 với một số mẫu contactor khác trong cùng dòng sản phẩm:

Mẫu Contactor	Dòng định mức	Điện áp cuộn dây	Tiếp điểm phụ	Ưu điểm nổi bật
LC1E40F7	40A	110V AC	1NO+1NC	Cân bằng tốt giữa hiệu suất và giá thành
LC1E32F7	32A	110V AC	1NO+1NC	Nhỏ gọn hơn, phù hợp tải nhỏ hơn
LC1E40M7	40A	220V AC	1NO+1NC	Sử dụng với điện áp điều khiển phổ biến hơn
LC1E40Q7	40A	380V AC	1NO+1NC	Phù hợp với hệ thống điều khiển điện áp cao

Ứng Dụng Thực Tế Của LC1E40F7 🏭

Contactor Schneider LC1E40F7 được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp và dân dụng:

1. Điều khiển động cơ công nghiệp: Đây là ứng dụng phổ biến nhất, đặc biệt với động cơ có công suất đến 20kW.
2. Hệ thống HVAC: Điều khiển quạt, máy bơm và máy nén trong hệ thống điều hòa không khí công nghiệp.
3. Dây chuyền sản xuất: Điều khiển các thiết bị trong dây chuyền tự động.
4. Hệ thống bơm nước: Điều khiển bơm trong hệ thống cấp thoát nước.
5. Hệ thống chiếu sáng công nghiệp: Điều khiển hệ thống chiếu sáng quy mô lớn.

Nguyên Lý Hoạt Động Của Contactor LC1E40F7 ⚒️

Để hiểu rõ cách contactor LC1E40F7 hoạt động, chúng ta cần tìm hiểu cơ chế đơn giản nhưng hiệu quả của nó:

1. Nguyên lý điện từ: Khi cuộn dây điều khiển (110V) được cấp điện, nó tạo ra từ trường.

2. Cơ cấu chuyển động: Từ trường này kéo lõi sắt từ (armature) về phía nam châm điện, vượt qua lực của lò xo đối kháng.

3. Đóng/mở tiếp điểm: Khi lõi sắt chuyển động, nó kéo theo hệ thống tiếp điểm, làm đóng các tiếp điểm thường mở (NO) và mở các tiếp điểm thường đóng (NC).

4. Duy trì trạng thái: Chỉ khi cuộn dây được cấp điện liên tục, contactor mới duy trì trạng thái đóng.

5. Ngắt điện: Khi ngắt điện cuộn dây, lò xo sẽ đẩy hệ thống tiếp điểm trở về vị trí ban đầu.

“Đặc điểm fail-safe của contactor – tự động ngắt khi mất điện điều khiển – là một lợi thế an toàn lớn trong nhiều ứng dụng công nghiệp.”

Hướng Dẫn Lắp Đặt Và Đấu Nối Chi Tiết 🔧

Việc lắp đặt contactor Schneider LC1E40F7 đúng cách sẽ đảm bảo hiệu suất và độ bền của thiết bị. Dưới đây là quy trình chi tiết:

Chuẩn Bị:

• ✅ Ngắt hoàn toàn nguồn điện trước khi lắp đặt
• ✅ Chuẩn bị dụng cụ: tua vít, kìm, đồng hồ đo điện
• ✅ Đảm bảo không gian lắp đặt phù hợp với kích thước thiết bị

Quy Trình Lắp Đặt:

1. Gắn contactor vào ray DIN: Đặt phần trên của contactor lên ray DIN, sau đó ấn phần dưới vào cho đến khi khớp vào vị trí.
2. Đấu nối nguồn điện chính: Đấu dây điện vào các cổng đầu vào (thường được đánh dấu L1, L2, L3) theo đúng thứ tự pha.
3. Đấu nối tải: Kết nối dây tải (thường là động cơ) vào các cổng đầu ra (thường được đánh dấu T1, T2, T3).
4. Đấu nối cuộn dây điều khiển: Kết nối nguồn điều khiển 110V vào các cổng cuộn dây (thường được đánh dấu A1, A2).
5. Đấu nối tiếp điểm phụ: Kết nối mạch điều khiển vào tiếp điểm phụ 1NO+1NC theo yêu cầu hệ thống.

Sơ Đồ Đấu Nối Tham Khảo:

Dưới đây là sơ đồ đấu nối cơ bản cho contactor LC1E40F7 khi điều khiển động cơ 3 pha:

 L1 --- [ 1/L1 ] --- [ 2/T1 ] --- Động cơ (U) L2 --- [ 3/L2 ] --- [ 4/T2 ] --- Động cơ (V) L3 --- [ 5/L3 ] --- [ 6/T3 ] --- Động cơ (W)  Nguồn điều khiển 110V --- [ A1 ]  [ A2 ] --- Neutral  Tiếp điểm phụ NO: [ 13 ] --- [ 14 ] Tiếp điểm phụ NC: [ 21 ] --- [ 22 ]

Các Lỗi Thường Gặp Và Cách Khắc Phục 🛠️

Khi sử dụng contactor Schneider LC1E40F7, bạn có thể gặp một số vấn đề phổ biến. Dưới đây là cách nhận diện và khắc phục:

Vấn đề	Nguyên nhân có thể	Cách khắc phục
Contactor không đóng	– Không có điện tại cuộn dây điều khiển – Cuộn dây bị hỏng – Điện áp điều khiển không phù hợp	– Kiểm tra nguồn điện điều khiển – Đo điện trở cuộn dây – Đảm bảo điện áp 110V được cung cấp
Tiếp điểm bị kẹt	– Tiếp điểm bị hàn dính do quá tải – Bụi bẩn hoặc vật lạ	– Thay thế contactor nếu tiếp điểm bị hàn – Làm sạch cẩn thận (trong điều kiện ngắt điện)
Contactor phát ra tiếng ồn	– Lắp đặt không chặt – Điện áp điều khiển không ổn định – Mài mòn cơ khí	– Kiểm tra và siết chặt các điểm lắp đặt – Ổn định nguồn điện điều khiển – Thay thế nếu quá mòn
Quá nhiệt	– Quá tải – Kết nối lỏng lẻo – Thiếu thông gió	– Đảm bảo tải trong giới hạn 40A – Kiểm tra và siết chặt các kết nối – Cải thiện thông gió xung quanh tủ điện

Tối Ưu Hóa Hiệu Suất Và Tuổi Thọ Của Contactor 📈

Để đảm bảo contactor LC1E40F7 hoạt động bền bỉ và hiệu quả, hãy áp dụng những biện pháp sau:

Bảo Trì Định Kỳ:

• 🔍 Kiểm tra hình ảnh: Hàng quý, kiểm tra bằng mắt các dấu hiệu cháy, nứt hoặc biến dạng.
• 🔌 Kiểm tra kết nối: Mỗi 6 tháng, siết chặt lại tất cả các kết nối điện để tránh phát nhiệt.
• 🧪 Đo điện trở cách điện: Hàng năm, sử dụng đồng hồ Mega-Ohm để kiểm tra tình trạng cách điện.
• 🔄 Kiểm tra hoạt động: Hàng tháng, thực hiện chu kỳ đóng-mở vài lần để đảm bảo cơ cấu vận hành trơn tru.

Biện Pháp Bảo Vệ:

Kết hợp contactor LC1E40F7 với các thiết bị bảo vệ khác để tạo hệ thống điều khiển hoàn chỉnh:

1. Kết hợp với MCCB Schneider: Bảo vệ quá tải và ngắn mạch cho mạch chính.
2. Sử dụng Rơ le Schneider bảo vệ nhiệt: Thêm lớp bảo vệ cho động cơ khỏi quá tải.
3. Lắp đặt Biến tần Schneider: Cho ứng dụng cần điều khiển tốc độ động cơ và khởi động mềm.
4. Sử dụng Tủ điện Schneider phù hợp: Bảo vệ contactor khỏi bụi và ẩm ướt.

Câu Hỏi Thường Gặp (FAQs) ❓

Kết Luận Và Khuyến Nghị 🎯

Contactor Schneider LC1E40F7 40A 1NO+1NC 110V là một giải pháp đáng tin cậy cho các ứng dụng điều khiển động cơ và thiết bị điện công suất trung bình. Với thiết kế bền bỉ, hiệu suất ổn định, và giá thành hợp lý, đây là lựa chọn phổ biến trong nhiều ngành công nghiệp.

Để tận dụng tối đa khả năng của contactor LC1E40F7, chúng tôi khuyến nghị:

• ✅ Lựa chọn đúng kích cỡ: Đảm bảo dòng định mức 40A phù hợp với ứng dụng của bạn.
• ✅ Kết hợp với thiết bị bảo vệ: Luôn lắp đặt kèm theo thiết bị bảo vệ quá tải phù hợp.
• ✅ Bảo trì định kỳ: Thực hiện kiểm tra và bảo dưỡng theo lịch trình đã đề xuất.
• ✅ Mua từ nguồn uy tín: Đảm bảo mua hàng chính hãng từ các đại lý được ủy quyền như Thiết Bị Điện Schneider.

Nếu bạn cần tư vấn thêm về contactor Schneider LC1E40F7 hoặc muốn tìm hiểu về các sản phẩm liên quan như ACB Schneider, RCBO Schneider hay Khởi động mềm Schneider, đừng ngần ngại liên hệ với chúng tôi qua:
