Rơ le nhiệt Schneider LRE489 (394-630A): Giải pháp bảo vệ quá tải toàn diện 🛡️

Trong hệ thống điện công nghiệp, việc bảo vệ thiết bị khỏi quá tải là yếu tố sống còn để đảm bảo hoạt động ổn định và kéo dài tuổi thọ của hệ thống. Rơ le nhiệt Schneider LRE489 (394-630A) là một trong những giải pháp bảo vệ quá tải hàng đầu được tin dùng bởi các kỹ sư và chuyên gia điện trên toàn thế giới. Bài viết này sẽ phân tích chi tiết về sản phẩm, đặc tính kỹ thuật, ứng dụng thực tế và hướng dẫn lắp đặt, giúp bạn hiểu rõ hơn về thiết bị quan trọng này. 💼

1. Tổng quan về Rơ le nhiệt Schneider LRE489 🔍

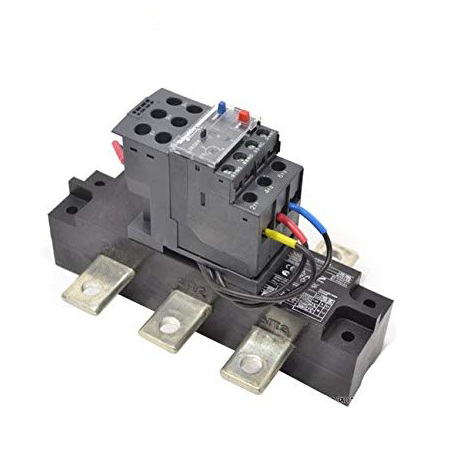

Rơ le nhiệt LRE489 là thiết bị bảo vệ quá tải thuộc dòng TeSys của Schneider Electric, được thiết kế đặc biệt cho dòng điện lớn từ 394A đến 630A. Đây là thiết bị không thể thiếu trong các hệ thống điều khiển động cơ công nghiệp, đặc biệt là trong các ứng dụng có công suất cao.

“Rơ le nhiệt Schneider LRE489 không chỉ là thiết bị bảo vệ đơn thuần mà còn là giải pháp tối ưu giúp nâng cao hiệu suất và tuổi thọ của hệ thống điện công nghiệp.”

Được sản xuất theo tiêu chuẩn chất lượng quốc tế, rơ le nhiệt Schneider mang đến độ tin cậy cao và khả năng bảo vệ toàn diện cho động cơ điện khỏi các tình trạng quá tải kéo dài, mất pha và mất cân bằng pha.

2. Đặc điểm kỹ thuật nổi bật của Rơ le nhiệt LRE489 ⚙️

2.1. Thông số kỹ thuật cơ bản

• Dải điều chỉnh dòng điện: 394A đến 630A
• Cấp bảo vệ: Class 10A (tiêu chuẩn)
• Điện áp cách điện: 1000V AC
• Tiêu chuẩn áp dụng: IEC 60947-4-1
• Nhiệt độ hoạt động: -20°C đến +60°C
• Kích thước: Thiết kế nhỏ gọn, phù hợp với không gian lắp đặt hạn chế

Với dải điều chỉnh rộng từ 394A đến 630A, rơ le nhiệt LRE489 có thể đáp ứng nhiều nhu cầu ứng dụng khác nhau, từ các động cơ công suất vừa đến các hệ thống động cơ công nghiệp lớn. 🏭

2.2. Tính năng bảo vệ toàn diện

Rơ le nhiệt Schneider LRE489 cung cấp các tính năng bảo vệ đa dạng:

1. Bảo vệ quá tải: Ngăn chặn hư hỏng động cơ do quá tải kéo dài
2. Bảo vệ mất pha: Phát hiện và ngắt mạch khi xảy ra tình trạng mất pha
3. Bảo vệ mất cân bằng pha: Ngăn chặn hư hỏng do dòng điện không cân bằng giữa các pha
4. Chức năng test: Cho phép kiểm tra hoạt động của rơ le một cách nhanh chóng
5. Cài đặt chế độ tự động/thủ công: Linh hoạt trong việc reset sau khi kích hoạt bảo vệ

Một trong những ưu điểm vượt trội của LRE489 là khả năng điều chỉnh dòng điện bảo vệ chính xác, giúp tối ưu hóa hiệu suất bảo vệ theo đặc tính của từng động cơ cụ thể. 🎯

3. So sánh Rơ le nhiệt LRE489 với các sản phẩm cùng dòng 📊

Để giúp bạn có cái nhìn toàn diện hơn, dưới đây là bảng so sánh rơ le nhiệt LRE489 với các sản phẩm khác trong dòng TeSys của Schneider:

Đặc điểm	LRE489 (394-630A)	LRD (0.1-80A)	LR9 (80-630A)
Dải dòng điện	394-630A	0.1-80A	80-630A
Cấp bảo vệ	Class 10A	Class 10A	Class 10A, 20A, 30A
Bảo vệ mất pha	Có	Có	Có
Chức năng điện tử	Không	Không	Có
Kích thước	Trung bình	Nhỏ gọn	Lớn
Ứng dụng	Động cơ công suất lớn	Động cơ công suất nhỏ	Đa dạng ứng dụng

Qua bảng so sánh, có thể thấy rơ le nhiệt Schneider LRE489 đặc biệt phù hợp cho các ứng dụng công nghiệp có công suất lớn, đòi hỏi dòng điện bảo vệ cao và độ tin cậy tuyệt đối. 💪

4. Ứng dụng thực tế của Rơ le nhiệt LRE489 🏭

Rơ le nhiệt Schneider LRE489 (394-630A) được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp:

• Nhà máy sản xuất: Bảo vệ các động cơ trong dây chuyền sản xuất công suất lớn
• Hệ thống bơm công nghiệp: Đảm bảo hoạt động an toàn cho các bơm nước, bơm dầu công suất cao
• Hệ thống HVAC: Bảo vệ các động cơ quạt, máy nén trong hệ thống điều hòa không khí quy mô lớn
• Ngành khai thác: Bảo vệ các thiết bị công suất lớn trong khai thác mỏ
• Hệ thống băng tải: Đảm bảo hoạt động ổn định cho băng tải công nghiệp

Trong một nhà máy sản xuất thép, rơ le nhiệt LRE489 đã chứng minh hiệu quả khi bảo vệ động cơ của máy cán thép khỏi hư hỏng do quá tải, giúp doanh nghiệp tiết kiệm hàng trăm triệu đồng chi phí sửa chữa và thời gian ngừng sản xuất. 📈

“Sau khi lắp đặt hệ thống rơ le nhiệt Schneider LRE489, chúng tôi đã giảm đáng kể tình trạng dừng máy đột xuất, nâng cao hiệu suất sản xuất lên 25%.” – Chia sẻ từ một Kỹ sư Trưởng tại nhà máy sản xuất.

5. Hướng dẫn lắp đặt và cài đặt Rơ le nhiệt LRE489 🔧

5.1. Các bước lắp đặt cơ bản

1. Chuẩn bị: Ngắt nguồn điện hoàn toàn trước khi lắp đặt
2. Lắp đặt cơ khí: Gắn rơ le nhiệt vào contactor tương ứng (thường là contactor LC1F)
3. Đấu nối điện: Kết nối các đầu dây nguồn và tải theo sơ đồ đấu nối
4. Đấu nối mạch điều khiển: Kết nối các tiếp điểm phụ vào mạch điều khiển
5. Điều chỉnh dòng điện: Cài đặt ngưỡng dòng điện phù hợp với động cơ cần bảo vệ
6. Kiểm tra: Thực hiện kiểm tra chức năng trước khi vận hành chính thức

Việc lắp đặt rơ le nhiệt Schneider LRE489 đòi hỏi kỹ thuật viên có kinh nghiệm và tuân thủ nghiêm ngặt các tiêu chuẩn an toàn điện. 🛠️

5.2. Sơ đồ đấu nối tiêu chuẩn

Khi lắp đặt, cần lưu ý kết nối đúng các đầu nối 1-2, 3-4, 5-6 với đường dây nguồn, và các đầu nối L1, L2, L3 với đầu vào của động cơ. Tiếp điểm phụ NO/NC được sử dụng để kết nối với mạch điều khiển.

5.3. Cài đặt và điều chỉnh

Để đảm bảo hiệu quả bảo vệ tối ưu, việc cài đặt rơ le nhiệt LRE489 cần tuân thủ các nguyên tắc sau:

• Cài đặt dòng định mức: Điều chỉnh ngưỡng dòng điện bằng 100-110% dòng định mức của động cơ
• Lựa chọn chế độ reset: Tùy theo yêu cầu vận hành, chọn chế độ reset tự động hoặc thủ công
• Kiểm tra hoạt động: Sử dụng nút Test để kiểm tra chức năng của rơ le

Một cài đặt chính xác sẽ đảm bảo rơ le phát huy tối đa hiệu quả bảo vệ mà không gây ra các ngắt kết nối không cần thiết. ⚡

6. Ưu điểm và lợi ích khi sử dụng Rơ le nhiệt Schneider LRE489 ✅

6.1. Lợi ích kỹ thuật

Rơ le nhiệt Schneider LRE489 mang đến nhiều lợi ích kỹ thuật vượt trội:

• Độ tin cậy cao: Hoạt động ổn định trong môi trường công nghiệp khắc nghiệt
• Độ chính xác: Ngưỡng cắt chính xác, giảm thiểu tình trạng ngắt không cần thiết
• Tương thích: Tích hợp hoàn hảo với các thiết bị điện khác của Schneider
• Dễ dàng điều chỉnh: Cơ cấu điều chỉnh đơn giản, thuận tiện cho người dùng
• Đa dạng tiếp điểm phụ: Cho phép linh hoạt trong thiết kế mạch điều khiển

6.2. Lợi ích kinh tế

Việc đầu tư vào rơ le nhiệt LRE489 mang lại nhiều lợi ích kinh tế dài hạn:

1. Kéo dài tuổi thọ động cơ: Giảm 30-40% chi phí thay thế và bảo trì động cơ
2. Giảm thời gian dừng máy: Hạn chế tình trạng ngừng sản xuất đột xuất
3. Tiết kiệm năng lượng: Bảo vệ động cơ hoạt động trong vùng hiệu suất tối ưu
4. Chi phí bảo trì thấp: Thiết kế bền bỉ, ít yêu cầu bảo dưỡng
5. Đảm bảo an toàn: Giảm rủi ro cháy nổ do quá tải, tiết kiệm chi phí bảo hiểm

Theo thống kê, việc sử dụng rơ le nhiệt Schneider có thể giúp doanh nghiệp tiết kiệm đến 15% chi phí vận hành hệ thống điện hàng năm. 💰

7. Câu hỏi thường gặp về Rơ le nhiệt Schneider LRE489 ❓

7.1. Rơ le nhiệt LRE489 khác gì với MCCB?

Rơ le nhiệt Schneider LRE489 và MCCB (Molded Case Circuit Breaker) có những khác biệt cơ bản sau:

• Chức năng: Rơ le nhiệt chủ yếu bảo vệ quá tải, trong khi MCCB bảo vệ cả quá tải và ngắn mạch
• Cấu tạo: Rơ le nhiệt thường đi kèm contactor, MCCB là thiết bị độc lập
• Ứng dụng: Rơ le nhiệt thường dùng cho bảo vệ động cơ, MCCB bảo vệ cho cả hệ thống điện
• Thời gian đáp ứng: Rơ le nhiệt có đáp ứng chậm hơn so với MCCB trong trường hợp ngắn mạch

Trong nhiều hệ thống, cả hai thiết bị thường được sử dụng kết hợp để đạt hiệu quả bảo vệ toàn diện. 🔄

7.2. Làm thế nào để chọn đúng dòng điện cài đặt cho rơ le nhiệt?

Để chọn đúng dòng điện cài đặt cho rơ le nhiệt LRE489, cần tuân thủ quy tắc sau:

1. Xác định dòng định mức của động cơ (In) từ nhãn máy
2. Đối với động cơ làm việc liên tục: Cài đặt = (1.0 – 1.1) × In
3. Đối với động cơ làm việc ngắt quãng: Cài đặt = (1.1 – 1.2) × In
4. Đối với động cơ khởi động nặng: Cài đặt = (1.2 – 1.3) × In

Cài đặt chính xác sẽ đảm bảo cân bằng giữa bảo vệ hiệu quả và tránh ngắt kết nối không cần thiết. 📏

7.3. Làm gì khi rơ le nhiệt thường xuyên kích hoạt?

Nếu rơ le nhiệt LRE489 thường xuyên kích hoạt, cần kiểm tra các nguyên nhân sau:

• Cài đặt dòng điện: Kiểm tra xem cài đặt có phù hợp với dòng định mức của động cơ không
• Quá tải thực tế: Kiểm tra tải cơ học của động cơ có quá lớn không
• Điện áp cấp: Kiểm tra điện áp cấp có thấp hoặc mất cân bằng không
• Môi trường: Nhiệt độ môi trường quá cao có thể ảnh hưởng đến hoạt động của rơ le
• Hư hỏng: Kiểm tra rơ le có bị hư hỏng không

Việc xác định đúng nguyên nhân sẽ giúp khắc phục hiệu quả vấn đề và đảm bảo hệ thống hoạt động ổn định. 🔍

8. Bảo dưỡng và xử lý sự cố Rơ le nhiệt LRE489 🔧

8.1. Bảo dưỡng định kỳ

Để đảm bảo rơ le nhiệt Schneider LRE489 hoạt động ổn định lâu dài, cần thực hiện bảo dưỡng định kỳ như sau:

• Kiểm tra kết nối: Đảm bảo các đầu nối được siết chặt, không bị lỏng
• Vệ sinh: Làm sạch bụi bẩn bám trên thiết bị
• Kiểm tra hoạt động: Sử dụng nút Test để kiểm tra chức năng 3-6 tháng/lần
• Kiểm tra cài đặt: Xác nhận lại ngưỡng dòng điện đã cài đặt vẫn phù hợp
• Kiểm tra tiếp điểm: Đảm bảo các tiếp điểm phụ hoạt động tốt

Việc bảo dưỡng định kỳ không chỉ kéo dài tuổi thọ của thiết bị mà còn đảm bảo độ tin cậy của hệ thống bảo vệ. 🔄

8.2. Các lỗi thường gặp và cách khắc phục

Hiện tượng	Nguyên nhân có thể	Cách khắc phục
Rơ le kích hoạt liên tục	Cài đặt dòng điện quá thấp	Điều chỉnh lại ngưỡng dòng điện phù hợp
Rơ le không kích hoạt khi quá tải	Cài đặt dòng điện quá cao	Giảm ngưỡng dòng điện cài đặt
Không thể reset rơ le	Còn tình trạng quá tải	Kiểm tra và khắc phục nguyên nhân quá tải trước khi reset
Rơ le kích hoạt không đều	Tiếp xúc điện kém	Kiểm tra và siết chặt các đầu nối
Rơ le bị nóng bất thường	Dòng điện quá lớn hoặc kết nối lỏng	Kiểm tra kết nối và tải thực tế của động cơ

Khi gặp sự cố với rơ le nhiệt LRE489, việc phân tích có hệ thống sẽ giúp xác định chính xác nguyên nhân và đưa ra giải pháp khắc phục hiệu quả. 🛠️

9. Các ứng dụng tiên tiến với Rơ le nhiệt LRE489 💡

Ngoài chức năng bảo vệ cơ bản, rơ le nhiệt Schneider LRE489 còn có thể được tích hợp vào các hệ thống tiên tiến:

9.1. Tích hợp vào hệ thống SCADA

Bằng cách kết hợp với các module giao tiếp, LRE489 có thể được tích hợp vào hệ thống SCADA để:

• Giám sát trạng thái hoạt động từ xa
• Lưu trữ dữ liệu về các sự kiện quá tải
• Phân tích xu hướng hoạt động của động cơ
• Cảnh báo sớm khi động cơ có dấu hiệu hoạt động bất thường

Việc tích hợp này mang lại khả năng giám sát toàn diện và chủ động trong bảo trì. 📱

9.2. Kết hợp với hệ thống bảo vệ thông minh

Rơ le nhiệt LRE489 có thể là một phần của hệ thống bảo vệ thông minh, kết hợp với:

• Bộ đo công suất
• Thiết bị giám sát chất lượng điện năng
• Hệ thống phân tích rung động
• Thiết bị đo nhiệt độ động cơ

Sự kết hợp này tạo nên một hệ thống bảo vệ đa lớp, nâng cao độ tin cậy và hiệu quả bảo vệ. 🌐

10. Kết luận và đánh giá tổng quan 🎯

Rơ le nhiệt Schneider LRE489 (394-630A) là thiết bị bảo vệ quá tải chất lượng cao, đáp ứng các tiê
